　　一、單項選擇題(共20題。每題1分。每題的備選項中，只有1最符合題意)。

1、電站鍋爐爐墻上型鋼制作的剛性梁通常采用()制成。

A.工字鋼

B.T型鋼

C.角鋼

D.槽鋼

【答案】A

【解析】電站鍋爐鋼架的立柱通常采用寬翼緣H型鋼;為確保爐膛內壓力波動時爐膛有一定的強度，在爐墻上設有足夠強度的剛性梁。一般每隔3m左右裝設一層，其大部分采用強度足夠的工字鋼制成。參見教材P3。

2、異步電動機與同步電動機相比，其缺點是()。

A.結構較復雜

B.功率因數低

C.價格較貴

D.起動麻煩

【答案】B

【解析】異步電動機與同步電動機相比其缺點是：其功率因數不高，在運行時必須向電網吸收滯后的無功功率，對電網不利。參見教材P23。

3、下列測量點中，不屬于管線定位主點的是()。

A.中點

B.起點

C.終點

D.轉折點

【答案】A

【解析】管線的起點、終點及轉折點稱為管道的主點。參見教材P31。

4、廣泛應用于碳鋼和低合金鋼焊接的保護氣體，成本較低的是()。

A.氬氣

B.氦氣

C.二氧化碳

D.氬氣和二氧化碳的混合氣體

【答案】C

【解析】二氧化碳是適合于焊接的單一活性氣體，二氧化碳氣體保護焊具有焊速高、熔深大、成本低和全空間位置焊接，廣泛應用于碳鋼和低合金鋼的焊接。參見教材P54。

5、設備安裝精度控制中，采用修配法對補償件進行補充加工的目的是()。

A.解決設計存在的問題

B.抵消過大的安裝積累誤差

C.修補制造的加工缺陷

D.補償零部件的裝配偏差

【答案】B

【解析】必要時選用修配法對補償件進行補充加工，抵消過大的安裝積累誤差。這種方法是在調整法解決不了時才使用。參見教材P77。

6、下列措施中，能預防由雷擊造成輸電線路停電的措施是()。

A.減少絕緣子串的片數

B.采用高阻抗接地

C.增加桿塔的接地電阻

D.裝設自動重合閘裝置

【答案】D

【解析】裝設自動重合閘預防雷擊造成的外絕緣閃絡使斷路器跳閘的停電現象。參見教材P95。

7、關于大型金屬儲罐內掛腳手架正裝法施工的要求，正確的是()。

A.一臺儲罐施工宜用2至3層腳手架

B.在儲罐壁板內側掛設移動腳手架

C.腳手架隨罐壁板升高逐層搭設

D.儲罐的腳手架從上到下交替使用

【答案】A

【解析】一臺儲罐施工宜用2至3層腳手架，1個或2個樓梯間，腳手架從下至上交替使用。參見教材P121。

8、大型汽輪發電機組軸系對輪中心找正時，應以()為基準。

A.低壓轉子

B.中壓轉子

C.高壓轉子

D.發電機轉子

【答案】A

【解析】在軸系對輪中心找正時，首先要以低壓轉子為基準;其次對輪找中心通常都以全實缸、凝汽器灌水至模擬運行狀態進行調整;再次各對輪找中時的開口和高低差要有預留值;最后一般在各不同階段要進行多次對輪中心的復查和找正。參見教材P134。

9、可燃氣體檢測器的安裝位置應根據所測氣體的()確定。

A.數量

B.流量

C.體積

D.密度

【答案】D

【解析】可燃氣體檢測器和有毒氣體檢測器的安裝位置應根據所檢測氣體的密度確定，其密度大于空氣時，檢測器應安裝在距地面300-300mm處，其密度小于空氣時，檢測器應安裝在泄露區域的上方。參見教材P144。

10、導熱性及溫差急變性好，并易于機械加工的襯里材料是()。

A.耐酸陶瓷板

B.不透性石墨板

C.輝綠巖板

D.膨脹珍珠巖板

【答案】B

【解析】不透性石墨板和管材襯里是由人造石墨浸漬酚醛或呋喃樹脂而成。優點是導熱性優良、溫差急變性好、易于機械加工。缺點是機械強度低，價格昂貴。參見教材P151。

考試題庫>在線模考_歷年真題_在線估分

學習包>>一級建造師備考學習包 經濟+管理+法規+機電 全套復習資料+視頻教程

希賽輔導：網絡課堂+課程錄播+在線答疑+真題模擬  輕松學習的秘訣就在這馬上點擊進入試聽>>

{#page#}

11、下列絕熱材料中，宜做保冷絕熱又能防火的絕熱材料是()。

A.巖棉

B.礦渣棉

C.玻璃棉

D.泡沫玻璃

【答案】D

【解析】泡沫玻璃是理想的保冷絕熱材料，不會自然也不會被燒毀。參見教材P160。

12、通常情況下，耐火澆注料攪拌均勻后應在()min內完成澆注。

A.30

B.45

C.60

D.90

【答案】A

【解析】攪拌好的耐火澆注料，應在30min內完成澆注。見教材P176。

13、關于建筑管道系統試驗的說法，正確的是()。

A.采用氣壓試驗時，應編制專項方案，并經監理批準

B.室外排水管網應按系統進行整體試驗

C.首層兩處室內消火栓試射，檢驗兩股充實水柱同時噴射到達最遠點的能力

D.當設計未注明試驗壓力時，應按類似工程經驗數據進行壓力試驗

【答案】C

【解析】選項A應為“壓力試驗宜采用液壓試驗并應編制專項方案，當需要進行氣壓試驗時應有設計人員的批準”;選項B應為“室外排水管網按排水檢查井分段試驗”;選項D應為“按規范要求進行”參見教材P181。

14、用于室內排水的立管與排出管端部的連接應采用()。

A.90°斜四通

B.兩個45°彎頭

C.45°彎頭

D.90°斜三通

【答案】B

【解析】立管與排出管端部的連接，應采用兩個45°彎頭或曲率半徑不小于4倍管徑90°彎頭。參見教材P184。

15、電梯安裝工程中，不屬于自動扶梯分項工程的是()。

A.設備進場驗收

B.土建交接檢驗

C.質量監督檢驗

D.整機安裝驗收

【答案】C

【解析】自動扶梯、自動人行道安裝工程質量驗收要求：設備進場驗收、推按交接檢驗、整機安裝驗收。參見教材P228。

16、在消火栓系統施工中，消火栓箱體安裝固定的緊后工序是()。

A.支管安裝

B.附件安裝

C.管道試壓

D.管道沖洗

【答案】B

【解析】施工準備—干管安裝—支管安裝—整體穩固—附件安裝—管道調試壓—沖洗—系統調試。參見教材P235。

17、控制計量器具使用狀態的檢定是()。

A.后續檢定

B.周期檢定

C.使用中檢定

D.一次性檢定

【答案】C

【解析】使用中檢定是控制計量器具使用狀態的檢定。參見教材P482。

18、下列用戶的安全用電事故，不屬于向供電部門報告的是()。

A.專線掉閘事故

B.電氣火災事故

C.觸電重傷事故

D.電力系統停電事故

【答案】C

【解析】用戶安全用電事故報告規定：人身觸電死亡;導致電力系統停電;專線掉閘或全廠停電;電氣火災;重要或大型電氣設備損壞;停電期間向電力系統倒送電。參見教材P488。

19、分段到貨的第二類中壓容器的現場組焊，需具備的資格證書有()。

A.《特種設備安裝改造維修許可證》1級

B.D1級壓力容器制造許可

C.D2級壓力容器制造許可

D.A3級壓力容器制造許可

【答案】C

【解析】參見教材P499。

20、下列文件中，屬于機電工程注冊建造師簽章的合同管理文件是()。

A.工程項目安全生產責任書

B.分包單位資質報審表

C.總進度計劃報批表

D.工程款支付報告

【答案】B

【解析】合同管理文件有：分包單位資質報審表;工程分包合同;勞務分包合同;材料采購總計劃表;工程設備采購總計劃表;工程設備、關鍵材料招標書和中標書;合同變更和索賠申請報告。參見教材P532。

{#page#}

　　二、多項選擇題(共10題，每題2分。每題的備選項中，有2個或2個以上符合題意。至少有1個錯項。錯選.本題不得分;少選,所選的每個選項得0.5分)。

21、采用上拔式液壓提升方法適宜整體吊裝的構件有()。

A.投影面積大，自重重的構件

B.投影面積小，提升高度高的構件

C.投影面積小，自重較輕的構件

D.提升高度高，自重較輕的構件

E.提升高度相對較低的構件

【答案】AE

【解析】采用上拔式液壓提升方法適用于屋蓋、網架、鋼天橋(廊)等投影面積大、重量重，提升高度相對較低場合構件的整體提升。參見教材P46。

22、影響設備安裝精度的測量因素有()。

A.零部件裝配精度

B.施測人員技能

C.設備制造精度

D.設備檢測基準精度

E.測量儀器精度

【答案】BDE

【解析】測量誤差對設備安裝精度的影響主要是測量儀器的檢測精度、檢測基準的加工精度、安裝基準的實際偏差、檢測方法的合理性和檢測人員的技能水平。參見教材P76。

23、三相交流異步電動機要減小起動電流并增加起動轉矩，可采用的起動方式有()。

A.定子串接電抗器起動

B.自耦降壓啟動器起動

C.Y-△降壓起動器起動

D.轉子串接電阻起動

E.頻敏變阻器起動

【答案】DE

【解析】繞線式感應電動機轉子串接電阻或頻敏變阻器啟動。在啟動時，為了減少啟動電流和增大啟動轉矩，可通過轉子串接電阻或頻敏變阻器啟動。參見教材P89。

24、高壓管道安裝前，所用管子，管件及閥門等應具有的質量證明文件包括()。

A.材料證明

B.配件合格證

C.焊接試樣試驗結果

D.焊接登記表

E.安裝試驗報告

【答案】ABCD

【解析】所用的管道元件具有合格證等證明文件。所有的管子、管件、閥門及緊固件等，必須附有材料證明、焊接登記表、焊接試樣試驗結果、焊縫透視結果、配件合格證及其他驗收合格證等證明文科。參見教材P107。

25、大型汽輪機低壓外下缸體前段和后段組合找中心時，可作為基準的有()。

A.激光

B.拉鋼絲

C.吊線墜

D.假軸

E.轉子

【答案】ABDE

【解析】參見教材P132。

26、常用作垂直埋設的人工接地體有()。

A.鍍鋅角鋼

B.鍍鋅鋼管

C.鍍鋅圓鋼

D.底板鋼筋

E.樁基鋼筋

【答案】ABC

【解析】垂直埋設的金屬接地體一般采用鍍鋅角鋼、鍍鋅鋼管等;鍍鋅鋼管的壁厚為3.5mm，鍍鋅角鋼的厚度為4mm，鍍鋅圓鋼的直徑為12mm，垂直接地體的長度一般為2.5m。參見教材P195。

27、空調系統中，應進行單機試運轉調試的設備有()。

A.空氣處理機組

B.板式換熱器

C.分集水器

D.電動排煙閥

E.熱泵機組

【答案】ADE

【解析】系統調試應進行單擊試運轉，調試的設備包括：冷凍水泵、熱水泵、冷卻水泵、軸流風機、離心風機、空氣處理機組、冷卻塔、風機盤管、電制冷(熱泵)機組、吸收式制冷機組、水環熱泵機組、風量調節閥、電動防火閥、電動排煙閥、電動閥等。參見教材P199。

28、入侵報警探測器的安裝位置和安裝高度應根據()來確定。

A.產品特性

B.警戒范圍

C.環境影響

D.尺寸大小

E.支架底座

【答案】ABC

【解析】各類探測器的安裝，應根據產品的特性、警戒范圍要求和環境影響等確定設備的安裝點(位置和高度)。參見教材P214。

29、工業管道按介質劃分應視為主要分項工程的有()。

A.壓縮空氣管道

B.煤氣管道

C.冷凝水管道

D.天然氣管道

E.氧氣管道

【答案】BDE

【解析】工業管道工程中，按管道工作介質劃分時，氧氣管道、煤氣管道是易燃、易爆危險介質的管道，如果這類管道安裝質量低劣，如管道內清洗不干凈、焊口缺陷、墊片泄漏、焊后熱處理消除應力不當，試壓不符合標準，管道焊縫射線探傷數量不符合規定等，投入使用將成為事故的隱患，一旦引發便會發生爆裂、氣體泄漏、火災或爆炸等重大事故。因此，這類管道安裝視為主要分項工程。參見教材P507。

30、建筑安裝工程檢驗批主控項目有()。

A.對衛生、環境保護有較大影響的檢驗項目

B.確定該檢驗批主要性能的項目

C.無法定量采用定性的項目

D.管道的壓力試驗

E.保證安全和使用功能的重要檢驗項目

【答案】BDE

【解析】主控項目的要求是必須達到的，是保證安裝工程安全和使用功能的重要檢驗項目，是對安全、衛生、環境保護和對公眾利益起決定性作用的檢驗項目，是確定該檢驗批主要性能的項目。如果到不到主控項目規定的質量指標，降低要求就相當于降低該工程項目的性能指標，導致嚴重影響工程的安全和使用性能。參見教材P517。

{#page#}

三、案例分析題(共5大題.(一)、(二)、(三)題各20分。(四)、(五)題各30分)。

(一)背景資料

某綜合大樓位于市區，裙樓為5層，1#、2#雙塔樓為42層，建筑面積116000m2。建筑高度208m。雙塔樓主要結構為混凝土核心筒加鋼結構框架。其中鋼結構框架的鋼管柱共計36根，規格為φ1600Χ35、φ1600Χ30、φ1600Χ25，三種，材質為Q345-B。

鋼管柱制作采用工廠化分段預制，經焊接工藝評定，焊接方法采用埋弧焊。鋼管柱吊裝采用外部附著式塔式起重機，單個構件吊裝最大重量為11.6t。現場臨時用電滿足5臺直流焊機和10臺CO2氣體保護焊機同時使用要求。

施工過程中，發生了如下事件：

事件1：施工總承包單位編制了深基坑、人工挖孔樁、模板、建筑幕墻、腳手架等分項工程安全專項施工方案，監理單位提出本工程還有幾項安全專項方案應編制，要求施工總承包單位補充。

事件2：由于工期較緊，施工總承包單位安排了鋼結構件進場和焊接作業夜間施工。因噪聲擾民被投訴。當地有關部門查處時，實測施工場界噪聲值為75dB。

事件3：施工班組利用塔式起重機轉運材料構件時，司機操作失誤導致吊繩被構筑物掛斷，構件高處墜落。造成地面作業人員2人重傷，其中1人重傷經搶救無效死亡，5人輕傷。事故發生后，現場有關人員立即向本單位負責人進行了報告。該單位負責人接到報告后，向當地縣級以上安全監督管理部門進行了報告。

【問題】

1.埋弧焊適用于焊接大型鋼管柱構件的哪些部位?焊接工藝評定時，應制定哪些焊接工藝參數?

2.事件1中，施工總承包單位還應補充編制哪幾項安全專項施工方案?

3.針對事件2，寫出施工總承包單位組織夜間施工的正確做法。

4.事件3中，安全事故屬于哪個等級?該單位負責人應在多少時間內向安全監督管理部門報告?

【答案】

1、埋弧焊焊接速度高，焊縫質量好，特別適合于焊接大型工件的直縫和環縫。確定焊接方法后，需制定焊接工藝參數。焊接工藝評定所用的焊接參數，原則上是根據被焊鋼材的焊接性試驗結果來確定的，尤其是熱輸入、預熱溫度和后熱溫度。如手工焊：焊絲型號。直徑、電流、電壓、焊接速度、焊接電源種類、極性接法、焊接層數、道數、檢驗方法等。

2、臨時用電、焊接作業、基坑支護及降水工程，壓力試驗、射線探傷、起重吊裝及安裝拆卸工程，腳手架工程、高空作業的專項安全施工案，試運行專項施工方案，采用新技術、新工藝、新材料、新設備及尚無相關技術標準的危險性較大的分部分項工程。

3、夜間施工會對周圍居民造成影響，如噪聲和光污染，因此一定要采取一定的防范措施。

(1)提前向周邊居民通報，通過告示告知層民，并取得諒解。

(2)噪聲方面：在施工場界對噪聲進行實時監測與控制，現場噪音排放不得超過標準《建筑施工場界環境噪聲排放標準》GB12523-2011的規定，噪聲控制在55db以下。盡量使用低噪聲、低振動的機具，采取隔聲與隔振措施。

(3)光污染方面，夜間焊接作業應采取遮擋措施，避免電弧光外泄。大型照明燈應控制照射角度，防止強光外泄。

4、按照《安全生產事故報告和調查處理條例》規定，一般事故是指造成3人以下死亡，或者10人以下重傷的事故。該事故造成1人死亡，1人重傷，5人輕傷。因此該事件為一般事故。該單位負責人應在1小時內向安全監督管理部門報告。

{#page#}

　　(二)背景資料

某機電工程公司施工總承包了一項大型氣體處理裝置安裝工程。氣體壓縮機廠房主體結構為鋼結構。廠房及廠房內的2臺額定吊裝重量為35t的橋式起重機安裝分包給專業安裝公司。氣體壓縮機是氣體處理裝置的核心設備，分體到貨。機電工程公司項目部計劃在廠房內橋式起重機安裝完成后，用橋式起重機進行氣體壓縮機的吊裝，超過30t的壓縮機大部件用2臺橋式起重機抬吊的吊裝方法，其余較小部件采用1臺橋式起重機吊裝，針對吊裝作業失穩的風險采取了相應的預防措施。

施工過程中發生了如下事件：

事件1：專業安裝公司對橋式起重機安裝十分重視。施工前編制了專項方案，組織了希賽網論證，上報了項目總監理工程師。總監理工程師審查方案時，要求橋式起重機安裝實施監督檢驗程序。

事件2：專業安裝公司承擔的壓縮機鋼結構廠房先期完工，專業安裝公司向機電工程公司提出工程質量驗收評定申請。在廠房鋼結構分部工程驗收中，由項目總監理工程師組織建設單位、監理單位、機電工程公司、專業安裝公司、設計單位的規定人員進行驗收，工程質量驗收評定為合格。

事件3：工程進行到試運行階段，機電公司擬進行氣體壓縮機的單機試運行。在對試運行條件進行檢查時，專業監理工程師提出存在2項問題：(1)氣體壓縮機基礎二次灌漿未達到規定的養護時間，灌漿層強度達不到要求;(2)原料氣系統未完工，不能確保原料氣連續穩定供應。因此，監理工程師認為氣體壓縮機未達到試運行條件。

【問題】

1.根據背景，指出壓縮機吊裝可能出現哪些方面的吊裝作業失穩。

2.35t橋式起重機安裝為何要實施監檢程序?檢驗檢測機構應如何實施監檢?

3.寫出壓縮機鋼結構廠房工程質量驗收合格的規定。

4.分別說明事件3中專業監理工程師提出的氣體壓縮機未達到試運行條件的問題是否正確及理由。

【答案】

1、起重吊裝失穩主要包括三個方面：起重機機械失穩，吊裝系統失穩，吊裝設備或構件的失穩。

2、35t橋吊屬于特種設備。根據《特種設備安全法》規定，起重機械的制造、安裝、改造、維修、使用應由特種設備檢驗機構按照安全技術規范的要求進行監督檢驗;為監督檢驗或監督檢驗不合格的，不得出廠或者交付使用。

檢測機構應按驗收的程序：申請、受理、監檢和出具監檢證書。進行檢驗。

(1)從事起重機械安裝的單位應當在施工前向施工所在地的檢驗檢測機構申請監檢。

(2)監檢機構接到安裝單位申請后，根據設備狀況制定監檢實施方案。

(3)安排檢驗人員從事監檢工作。

(4)監檢過程中，監檢人員進行記錄，并根據記錄填寫《監檢項目表》。監檢機構或人員在監檢過程中發現安裝單位違反有關規定，一般問題向安裝單位發出《特種設備監督檢驗工作聯絡單》，嚴重問題簽發《特種設備監督檢驗意見通知書》。安裝單位應當在規定的期限內處理并書面回復。

3、根據鋼結構竣工驗收要求，鋼結構可作分部(子分部)工程竣工驗收。所以，壓縮機鋼結構廠房工程質量鹼收合格的規定主要體現在兩個方面：

(1)壓縮機鋼結構廠房工程質量驗收分為“合格”或“不合格”兩個等級。

(2)壓縮機鋼結構廠房工程質量驗收合格的規定為：壓縮機鋼結構廠房工程所含分項工程的質量應全部為合格;壓縮機鋼結構廠房工程的質量控制資料應齊全。

4.專業監理工程師提出的“氣體壓縮機基礎二次灌漿夫達到規定的養護時間，灌漿層強度達不到要求”而不能進行單體試運行是正確的。

原因：進行單體試運行應滿足試運行范圍內的工程已按設計文件的內容和有關規范的質量標準全部完成。如果二次灌漿未達到規定的養護時間，壓縮機在試運行過程中容易造成沉降不均勻、灌漿孔開裂等一系列的問題。因此灌漿應在養護期滿后才能進行試運行工作，監理工程師的制止的原因正確。單體試運行是指現場安裝的驅動裝置、傳動裝置按規定時間單獨空負荷運轉，以檢驗其機械性能和制造、安裝質量。驅動裝置、傳動裝置或設備機組安裝后必須進行單體試運行，其中確因介質限制而不能進行試運行的，必須經現場技術總負貴人批準后，可留待負荷試運行階段一并進行。因此“原料氣系統夫完工，不能確保原料氣體連續穩定供應”不是不能單體試運行的必要條件，而是進行負荷試運行的條件。因此，監理工程師以此原因制止單體試運行的理由不充分。

{#page#}

　　(三)背景資料

某機電工程公司通過投標總承包了一工業項目，主要內容包括：設備基礎施工、廠房鋼結構制作和吊裝、設備安裝調試、工業管道安裝及試運行等。項目開工前，該機電工程公司按合同約定向建設單位提交了施工進度計劃，編制了各項工作邏輯關系及工作時間表(見下表)。

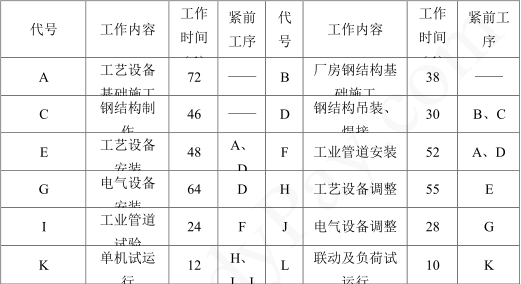

各項工作邏輯關系及工作時間表

該項目的廠房鋼結構選用了低合金結構鋼，在采購時，鋼廠只提供了高強度、高韌性的綜合力學性能。

工程施工中，由于工藝設備是首次安裝，經反復多次調整后才達到質量要求，致使項目部工程費用超支，工期拖后。在150d時，項目部用贏得值法分析，取得以下3個數據：已完工程預算費用3500萬元，計劃工程預算費用4000萬元，已完工程實際費用4500萬元。

在設備和管道安裝、試驗和調試完成后，由相關單位組織了該項目的各項試運行工作。

【問題】

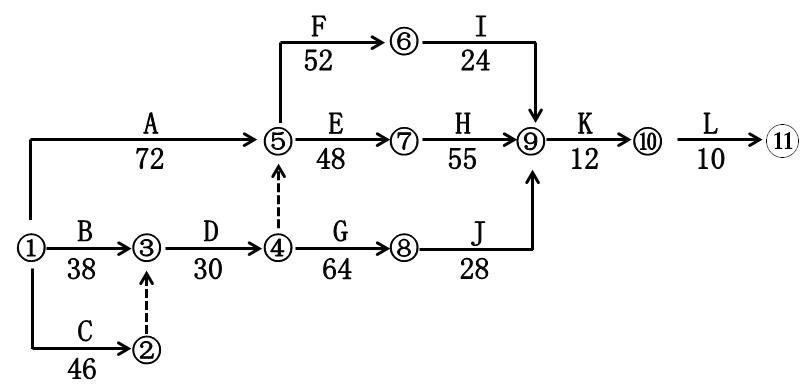

1.根據上表找出該項目的關鍵工作，并計算出總工期。

2.鋼廠提供的低合金結構鋼還應有哪些綜合力學性能?

3.計算第150d時的進度偏差和費用偏差。

4.單機和聯動試運行應分別由哪個單位組織?

【答案】

1、鍵工作為：鋼結構制作一鋼結構吊裝、焊接一工藝設備安裝一工藝設備調整一單機試運行一聯動及負荷試運行。

主支工期為：46+30+48+55+12+10=201(天)

2、低合金結構鋼是在普通鋼中加入微量合金元素，不但有高強度、高韌度等力學性能，還有良好的冷卻成形和焊接性能、低的冷脆轉變溫度和良好的耐蝕勝等綜合力學性能。如，Q345強度比普碳鋼Q235高約20%-30%，耐大氣腐蝕性能高20-38%，用它制造工程結構，重量可減輕20-30%。

3、進度偏差(SV)=已完工作預算費用(BCWP)-計劃工程預算費用(BCWS)=3500-4000=﹣500(萬元)﹣500<0，說明進度滯后。

費用偏差(CV)=已完工程預算費用(BCVP)一已完工程實際費用(ACWP)=3500-4500=-1000(萬元)。-1000<0，說明費用超支。

4、單機試運行由施工單位組織：聯動試運行由建設單位組織。

{#page#}

　　(四)背景資料

某安裝公司承包一商場的建筑電氣施工。工程內容有變電所、供電干線、室內配線和電氣照明。主要設備有電力變壓器、配電柜、插接式母線槽(供電干線)、照明電器(燈具、開關、插座和照明配電箱)。合同約定設備、材料均由安裝公司采購。

安裝公司項目部進場后，編制了建筑電氣工程的施工方案、施工進度及勞動力計劃。采購的變壓器、配電柜及插接式母線槽在5月11日送達施工現場，經二次搬運到安裝位置，施工人員依據施工方案制定的施工程序進行安裝，項目部對施工項目動態控制，及時調整施工進度計劃.使工程按合同要求完成。

在施工過程中，曾經發生了以下兩個事件：

事件1：堆放在施工現場的插接式母線槽，因保管措施不當，母線槽受潮，安裝前絕緣測試不合格，返回廠家干燥處理，耽誤了工期，直到7月31日才完成供電干線的施工。項目部調整施工進度計劃及施工人數，變電所及供電干線的送電驗收調整到8月1日開始。

事件2：因商業廣告需要，在商場某區域增加了40套廣告燈箱(熒光燈40W×3)，施工人員把40套燈箱接到就近的射燈照明N4回路上，在照明通電調試時，N4回路開關跳閘。施工人員又將額定電流為16A開關調換為32A開關，被監理檢查發現，后經整改才通過驗收。

表4施工進度及勞動力計劃

【問題】

1.配電柜試驗調整前應完成哪些工序?

2.為使工程按合同要求完成，如何調整后續工作?

3.調整后續工作時，施工人員安排有哪些依據?

4.針對事件1，提出母線槽施工的技術要求。

5.針對事件2，提出照明配電箱的施工技術要求。

【答案】

1、開箱檢查一二次搬運一安裝固定一母線安裝一二次小線連接一試驗調整一送電運行驗收。

2、延誤了工期。變電所及供電干線送電驗收的總時差為10關，且持續時間為11天，而工作卸推遲11天，超出了總時差，因此，會影響緊后工作照明系統送電調試工作。

如果要在8月30日使工程按合同要求完成，應調整“變電所及供電干線送電驗收”之后的兩項工作，(1)照明系統調試，(2)竣工驗收。

調整的辦法一股是調整兩項工作間的銜接關系(邏輯關系)和工作的持續時間。而調整的內容包括：施工內容，工程量，起止時間，持績時間、資源配置和工作關系。

因此，根據背景材料可知，最好的辦法是增加資源的投入，以改變工作的起止時間和持續時間，實現合同要求。

3、7月下旬工作調整后，干線施工〔30人)共有室內配電施工(40人)、照明燈具安裝(30人)和開關、插座安裝的工作人員(20人)在現場施工，因此共有施工人員：30+40+30+20=120人。

優化配置勞動力的依據包括：項目所需勞動力的種類及數量;項目的進度計劃;項目的勞動力資源供應環境。

4、母線槽的施工技術要求(P190)

(1)不同型號、不同廠家母線槽相互之間的凈距離需考慮安裝和維修方便，并列安裝分線箱應高低一致。安裝分線箱應注意相位，分線箱外殼應與母線槽外殼連通，接地良好。

(2)水平安裝時每節母線槽應不少于2個支架，轉彎處應增設支架加強，垂直過樓板時要選用彈簧支架。

(3)每節母線槽的絕緣電阻不得小于20兆歐，測不合格者不得安裝。必要時作耐壓試驗，密集型母線槽試驗電壓3750V，空氣型母線槽試驗電壓2500V。

(4)母線槽安裝中必須隨時做好防水滲漏措施，安裝完畢后要認真檢查，確保完好正確。

穿過控板、墻板的母線槽要做防火處理。

5、照明配電箱內每一單相分支回路的電流不宜超過16A，燈具數量不宜超過25個。大型建筑組合燈具每一單相回路電流不宜超過25A，光源數量不宜超過60個。因此，施工人員將額定電流為16A開關調換為32A，不符合照明配電箱的施工技術要求。

按照要求，可以將40套廣告燈箱分為兩個回路，每個回路20套燈具。按照這個整改方案，符合安裝技術要求。另外，廣告燈箱分為兩個回路，改變了原有設計，因此應征得原設計人員的同意，履行設計變更的程序。

{#page#}

　　(五)背景資料

為響應“節能減排、上大改小”的環保要求，某水泥廠把原有的一條日生產1000t的濕法生產線，在部分設備不變動的基礎上，改成日產1000t的干法生產線(改建工程)，同時將前幾年因資金困難中途停建的一條日產4000t干法生產線恢復建設(復建項目);另外征用土地，再獨立建設一條日產8000t干法生產線(新建項目)。建設單位實施三項工程各自獨立核算，分別管理，以PC承包形式分別招標投標。最終A、B、C公司分別承擔了三種不同類型的工程，C公司還同時承擔了全廠110kV變電工程。工程以固定綜合單價計算，工程量按實調整，并明確施工場地、施工道路、100t以上大型起重機及其操作駕駛員由建設單位提供。施工過程中發生下列事件：

事件1：A公司在設備采購時，在性價比方面對制造廠商進行了咨詢，從中選擇了備選廠商。進行了邀請招標。然而在制造過程中仍出現個別廠商因交通運輸不便或生產任務過于飽和拖延了交貨期;個別廠商因加工能力不足或管理不善滿足不了質量要求。

事件2：B公司在施工過程中，因設備延期交付，延誤工期5d，并發生窩工費及其他費用5萬元：150t起重機在吊裝過程中因駕駛員操作失誤致使起重機零部件部分損壞造成停工4d，發生窩工費2萬元;因大暴雨成災停工3d;設備安裝工程量經核實增加費用4萬元;因材料漲價，增加費用20萬元;非標準件制作安裝因設計變更增加費用16萬元。

事件3：C公司完成110kV變電站的施工后，編制了變壓器送電試運行方案，變壓器空載試運行12h，記錄了變壓器的空載電流和一次電壓，在驗收時沒有通過。

事件4：在球磨機基礎驗收時，未能對地腳螺栓孔認真檢查驗收，致使球磨機的地腳螺栓無法正常安裝。

【問題】

1.按照機電工程項目建設的性質劃分，本案例包括哪幾類工程?

2.針對事件1，在選擇制造廠商時主要考慮哪幾個方面的因素?

3.分別計算事件2中B公司可向建設單位索賠的費用和工期。

4.事件3中，變壓器空載試運行應達到多少個小時?試運行中還應記錄哪些技術參數?

5.事件4中，地腳螺栓孔應檢查驗收哪些內容?

【答案】

1、(1)改建項目：原有的一條日生產1000噸的濕法生產線，在部分設備不交動的基礎上，改成日產1000噸的干法生產線屬于改建項目。

(2)復建項目：因資金困難中途停建的一條日產4000噸干法生產線恢復建設屬于復建項目;(3)新建項目：另外征用土地，再獨立建設一天日產8000噸干法生產線屬于新建項目。

2、在邀請招標過程中，應結合實際，審查潛在供應商的資質文件主要要考慮下述情況：

(1)供貨商的地理位置。以能方便地取得原材料、方便地進行成品運輸為關注點，一般以距建設現場或集貨港口比較近為宜。

(2)技術能力、生產能力。力求與擬采設備的要求相匹配。

(3)生產任務的飽滿性。一定要考慮供貨商的生產安排能否與項目的進度要求協調。

(4)供貨商的信譽。通過走訪、調查、交流等手段，對潛在供貨商的企業信譽做充分了解。

3、(1)事件“設備延期交付，延誤工期5天，并發生窩工費及其他費用”不能索賠，原因是合同是PC合同，施工單位負責設備的采購。

(2)事件“150噸吊車在吊裝過程中因司機操作失誤致使吊車零器件部分損壞造成停工4天，

發生窩工費2萬元”可以索賠工期和費用，原因是100噸以上大型吊車及其操作司機由建設單位提供。

(3)“因大暴雨成災停工3天”置于不可抗力，工期可順延3天。

(4)“設備安裝工程量經核實增加費用4萬元”可以索賠。

(5)“因材料漲價，增加費用20萬元”不可以索賠。

(6)“非標準件制作安裝因設計變更增加費用16萬元”能夠索賠因此：可索賠的費用：2+4+16=22萬元

可索賠的工期為：4+3=7天

4、變壓器空載試運行應達到24小時。

變壓器試運行要注意沖擊電流、空載電流、一、二次電壓、溫度、并做好試運行的記錄。

5、應檢查預埋地腳螺拴孔的中心位置、深度和孔壁垂直度。孔壁強度，是否有裂紋和是否觸碰到基礎內的鋼筋。(標高，上平面標高等若干可加)。
